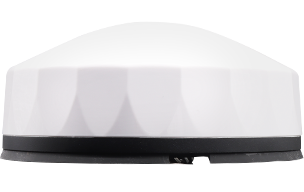

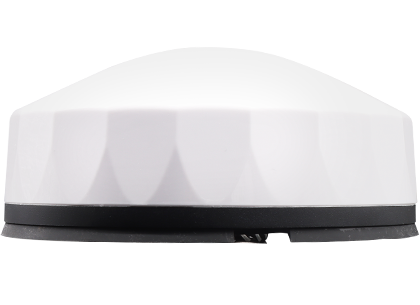

圓柱形智聯車載天線 HX-AULT002

·厘米級定位精度，保障車輛精確定位
·多天線融合隔離技術，消除多重干擾
·天線單元和外殼可靈活變化
·一體防水式設計,裝配簡單，防水能力強
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-AULT002 是一款集成四系統全頻的 GNSS 天線單元、5GMIMO天線單元為一體的智能車載一體化天線，其適應于現有普通車載及智能網聯車載的天線功能需求，功能覆蓋全，可廣泛適用于各種車載及特種需求等場合。
功能特性
厘米級定位精度
支持四系統全頻段衛星信號，提供動態厘米級定位精度，保障車輛精確定位
多天線融合隔離技術，消除多重干擾
采用了層疊樣式的設計，在保證天線單元帶寬的同時提高了天線間的安裝兼容性
靈活的變形設計
天線單元和外殼可靈活變化，可適應內置、外置及不同功能需求的產品轉換
結構可靠，防水能力強
結構上采用了一體防水式設計,裝配簡單，防水能力強
規格參數
天線特性
頻率范圍
GNSS ： 1164MHz ～1278MHz/1557MHz～1612MHz
5G （ 4 個 ） :824-960MHz&1710-2690MHz&3300-3600MHz&4800-5000MHz;
阻抗
50歐姆
極化方式
GNSS:右旋圓極化；
5G:線極化
水平面覆蓋角度
360°
VSWR
GNSS:≤2.0；
5G:≤6@824~960; ≤4@1710~2690；
≤3@3300~3600MHz;
≤3@4800~5000；
增益（典型值）
/效率（平均值）
GNSS:4.5dBic;
5G:824M-960M≥30%
1710M-2690M≥40%；
3300M-3600M≥40%；
4800M-5000M≥40%
GNSS 天線軸比
最大方向：≤3dB
仰角 10-40°平均軸比：≤6dB
GNSS 天線前后比
≥15 dB（后向為±30°）
GNSS 相位中心誤差
PCO：X 北≤2.5mm；Y 東≤2.5mm
隔離度
系統隔離度≤-15dB;
單元隔離度≤-10dB;
低噪聲放大器指標
GNSS 低噪放增益
40±2dB
GNSS 低噪放噪聲系數
≤2dB
GNSS 低噪放輸出駐波
≤2
GNSS 低噪放工作電壓
+3.3～+12VDC
GNSS 低噪放工作電流
≤50mA
結構特性
接頭形式
SMA 公頭
安裝方式
螺母鎖固
工作溫度
-40℃~+85℃
存儲溫度
-40℃~+95℃
防塵防水等級
IP67
