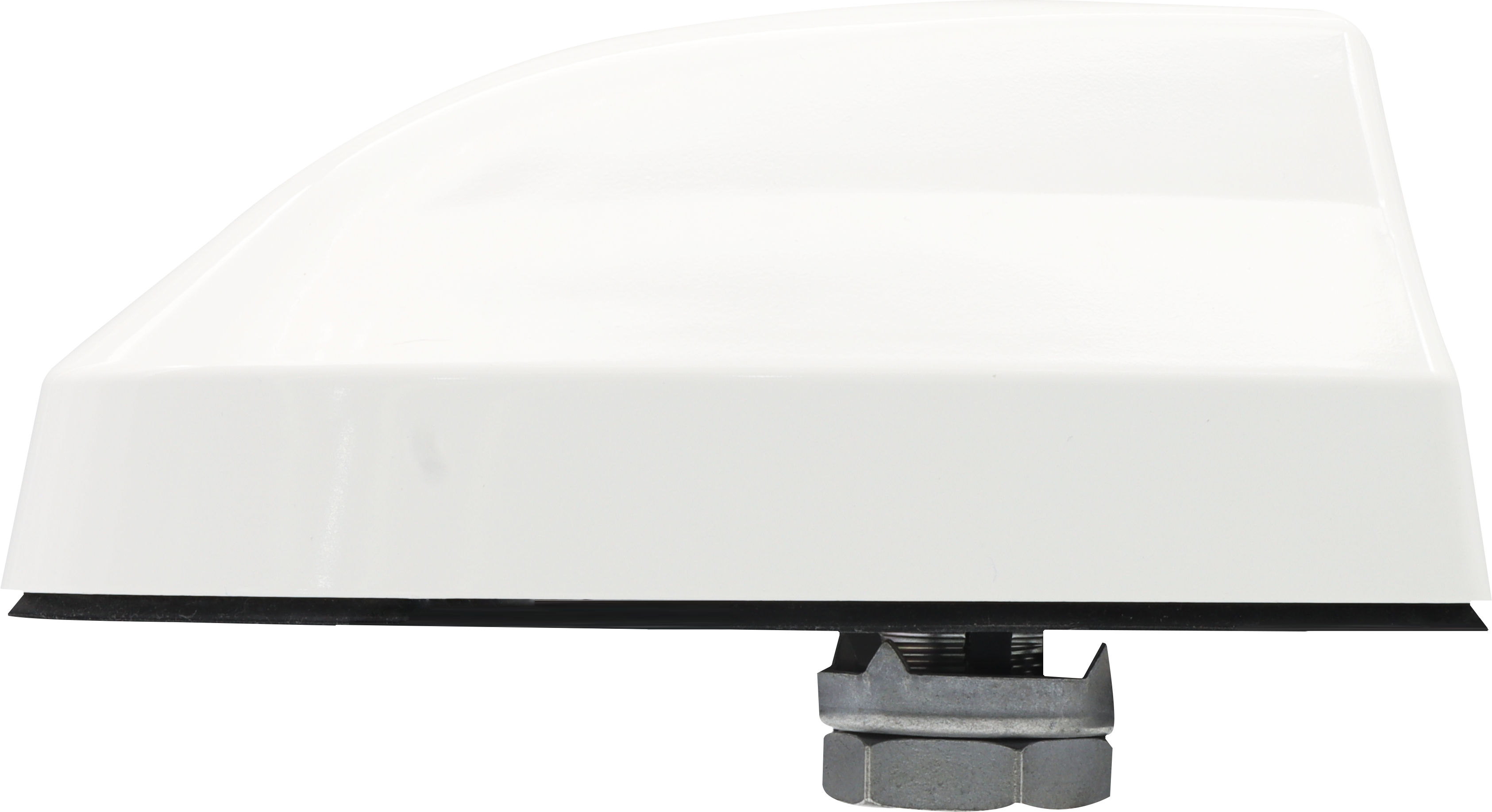

鯊魚鰭智聯車載天線 HX-AUST008

·GNSS+LTE+V2X+AM/FM+WIFI+BT
·低風阻鯊魚鰭外形設計
·多種有效隔離設計，降低多天線相互干擾
·適用于L3、L4級別自動駕駛車輛
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
鯊魚鰭智聯車載天線HX-AUST008是一款集成了四系統全頻的GNSS天線單元（可輸出兩路信號）、5G 1/2/3/4天線單元、V2X天線主副單元天線共7個天線單元的智能網聯車載天線。適用于L3、L4級及以上自動駕駛領域，同時也可向下兼容，可配合多種接收機使用，除自動駕駛外，還可應用到各種場合，如車路協同，智慧港口，智慧物流，智慧礦山，智能交通等。
功能特性
厘米級定位精度
支持四系統全頻段衛星信號，提供動態厘米級定位精度，保障車輛精確定位
多天線融合隔離技術，消除多重干擾
采用了層疊樣式的設計，在保證天線單元帶寬的同時提高了天線間的安裝兼容性
靈活的變形設計
天線單元和外殼可靈活變化，可適應內置、外置及不同功能需求的產品轉換
結構可靠，防水能力強
結構上采用了一體防水式設計,裝配簡單，防水能力強
規格參數
天線特性
頻率范圍
GNSS ： L1:1557MHz～1612MHz L2:1164-1278MHz
5G1/2：698~960 MHz&1710~2690MHz&3300~4200MHz&4400~5000 MHz;
5G3/4：1710~2690MHz&3300~4200 MHz&4400~5000 MHz
阻抗
50歐姆
極化方式
GNSS:右旋圓極化；
5G:線極化
水平面覆蓋角度
360°
VSWR
GNSS:≤2.0；
5G:698~960 MHz≤5.5; ≤4@1710~2690；
3300~4200 MHz≤4.5;
4400~5000 MHz≤4.5；
V2X：≤2.0
增益（典型值）/效率（平均值）
GNSS:3dBic@1164-1278MHz;3.5dBic;
@1557MHz～1612MHz
5G1/2:698~960MHz≥30%
1710-2690MHz≥40%；
2300~2690MHz≥40%；
GNSS 天線軸比
最大方向：≤3dB
GNSS 天線前后比
≥15 dB（后向?yàn)椤?0°）
隔離度
低噪聲放大器指標
GNSS 低噪放增益
33±3dB(可定制，根據實際模組可定)
GNSS 低噪放噪聲系數
≤2dB
GNSS 低噪放輸出駐波
≤2
GNSS 低噪放工作電壓
+3.3～+12VDC
GNSS 低噪放工作電流
≤55mA
結構特性
接頭形式
Fakra Z 母頭(可定制，常用接頭：SMA公頭，F(xiàn)akra Z 公頭)
安裝方式
天線后出線加磁鐵吸附
工作溫度
-40℃~+85℃
存儲溫度
-40℃~+95℃
防塵防水等級
IP67
