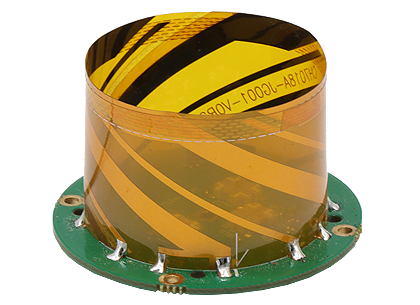

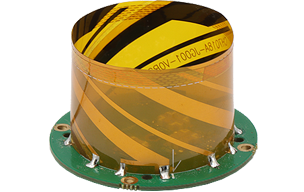

無人機天線 HX-CUX026A

·支持四系統全頻段信號，支持L-Band
·天線單元增益高，方向圖波束寬，低仰角信號接收好
·工作頻帶寬，整機可靠性高
·出色的帶外抑制和抗干擾能力
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-CUX026A產品是一款覆蓋GPS L1/L2/L5，GLONASS L1/L2/L3，BDS B1/B2/B3，Galileo E1/E5a/E5b/E6以及L-Band的四系統全頻內置天線，可廣泛應用于測量測繪、導航調度等行業，尤其適用于輕型無人機的諸多應用，如航拍、遠程遙測、災情監視、交通巡邏、治安監控等。
功能特性
四系統全頻
頻率范圍：BDS B1/B2/B3， GPS L1/L2/L5，GLONASS L1/L2/L3、 GALILEO E1/ E5a/E5b/E6 及 L-Band
厘米級定位精度
相位中心穩定，天線采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小
工作頻帶寬，整機可靠性高
天線工作頻帶寬，能同時接收多系統多頻點信號，提高整機的可靠性
收星效果好
天線單元增益高，方向圖波束寬，確保低仰角信號的接收效果，保證在有遮擋等復雜環境下也能快速鎖定衛星
體積小巧，便于安裝
天線體積小，重量輕，僅8g，功耗低，有效降低了輕型設備的負載，增加續航時間以及便于攜帶
規格參數
天線特性
頻率范圍
BDS B1/B2/B3
GPS L1/L2/L5
GLONASS L1/L2/L3
GALILEO E1/ E5a/E5b/E6
L-Band
阻抗
50歐姆
極化方式
右旋圓極化
天線軸比
≤3dB
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
2.8dBi
低噪聲放大器指標
增益
33±2dB
噪聲系數
≤2dB
輸出駐波
≤2.0
增益平坦度
±2dB
工作電壓
+3.3～+12VDC
工作電流
≤55mA
結構特性
天線尺寸
￠44*28mm
天線重量
8g
接頭形式
IPEX-Female一代
（線長100mm）
安裝方式
客制
工作環境
工作溫度
-40℃～+70℃
存儲溫度
-55℃～ +85℃
濕 度
95% 不冷凝
