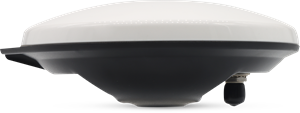

三系統八頻外置轉發天線 HX-CR8602A

·支持GPS+ GLONASS+北斗信號的接收
·穩定的相位中心確保了多系統衛星的跟蹤
·穩定的相位中心保證毫米級的定位精度
在線咨詢
產品簡介
功能特性
規格參數
應用領域
產品簡介
HX-CR8602A是一款涵蓋 GPS L1/L2/L5、GLONASS L1/L2、BDS B1/B2/B3 的三系統八頻外置轉發天線，為多系統兼容接收設備的室內測試提供方便?？蓮V泛應用于涵蓋 GPS L1/L2/L5、GLONASS L1/L2、BDS B1/B2/B3 信號的室內性能測試。如生產車間、實驗室等任何需要該頻段信號做性能驗證的場合。
功能特性
相位中心穩定
天線單元增益高，方向圖波束寬有更穩定的廣角圓極化（WACP）性能，天線部分采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小
可靠性結構
堅固可靠的結構，以及具有專利設計的防水透氣工藝，可以保護其免受灰塵、紫外線和水的影響，確保天線長期可靠工作，以及標準TNC母頭連接器，便于集成
強大的抗干擾性能
天線LNA具有出色的帶外抑制性能，可以抑制無用的電磁干擾，提供穩定和可靠的GNSS信號
規格參數
天線特性
頻率范圍
GPS  L1/L2/L5
BDS  B1/B2/B3
GLONASS L1/L2
GALILEO E1/E2/E5a/E5b
阻抗
50歐姆
極化方式
右旋圓極化
天線軸比
≤3dB
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
5.5dBi
低噪聲放大器指標
增益
40±2dB
噪聲系數
≤2.5dB
輸出駐波
≤2.5
帶內平坦度
±2dB
工作電壓
+3.3～ +12VDC
工作電流
≤60mA
差分傳輸延遲
≤5ns
結構特性
天線尺寸
Φ161.5*173.4mm
重量
≤460g
接頭形式
TNC 陰頭
安裝方式
對中桿安裝，安裝螺紋規格：英制粗牙螺紋5/8"-11，深度12-14mm
工作環境
工作溫度
-40℃～ +85℃
存儲溫度
-55℃～ +85℃
濕 度
95% 不冷凝
應用領域
