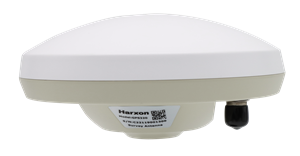

單系統雙頻外置測量天線 HX-CS2609A

·支持衛星物聯網頻段信號
·結構可靠,防護等級達IP67
·體積小巧,便于集成
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-CS2609A是一款涵蓋衛星物聯網頻段單系統雙頻外置測量天線,滿足目前測量設備多系統兼容的需求??蓮V泛應用于大地測繪、海洋測量、航道測量、疏竣測量、地震監測、橋梁變形監控、山體滑坡監測、碼頭集裝箱作業等場合。
功能特性
天線精度高
天線單元具有增益高,方向圖波束寬等特點,天線具有抗多路徑效應的能力,具有較強信號的接收效果
體積小巧
外形尺寸僅有φ142*66.5mm。堅固可靠的結構,防護等級達到IP67,可以保護其免受灰塵、紫外線和水的影響
規格參數
天線特性
頻率范圍
上行頻率:1668~1675MHz
下行頻率:1518~1525MHz
阻抗
50歐姆
極化方式
左旋圓極化
天線軸比
≤3dB
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
法向:≥4dBi
10度仰角平均:≥-1.5dBi
功率容量
最大輸入功率:5W
結構特性
天線尺寸
Φ142*66.5mm
重量
≤450g
接頭形式
TNC陰頭
安裝方式
對中桿安裝,螺紋規格:英制粗牙螺紋5/8"-11,高12-14mm
工作環境
工作溫度
-40℃~ +85℃
存儲溫度
-55℃~ +85℃
濕 度
95% 不冷凝
運動振動規范要求
滿足國標GBT-3871、GBT-2423、GBT-28046行業車輛振動標準
