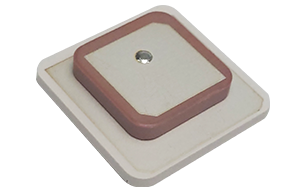

高性能車載內置疊層陶瓷天線 GGL2-36H325H4-JHY05

·高性能L1/L5雙頻車載內置雙頻疊層陶瓷天線，性能卓越
·充分滿足分米級導航定位
·廣泛應用于農機導航、無人機導航、無人快遞車導航、商用車導航等領域
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
GGL2-36H325H4-JHY05是一款支持L1/L5雙頻高性能的內置陶瓷天線，采用25*25*4mm組合36*36*3mm疊層微波介質陶瓷基板，性能卓越；充分滿足分米級導航定位；廣泛應用于農機導航、無人機導航、無人快遞車導航、商用車導航等領域。
功能特性
高增益
3.0dBi
應用廣泛
配合模塊，適合各種車型
便于安裝
通孔安裝，膠貼式
小尺寸和重量輕
25*25*4mm+36*36*3mm
規格參數
天線特性
頻率范圍
GPS L1 L2
GLONASS L1
中心頻率
L1+GLONASS: 1592
L1: 1219.5
帶寬
≥10.0 (L1+GLONASS)
≥4.0 (L2)
駐波比
≤1.5
增益
3.0dB (typ)
軸比
5.0 (max)
阻抗
50Ω
低噪聲放大器指標
增益
30±3dB
噪聲系數
≤1.5dB
輸出駐波
≤2.0
工作電壓
3.0~5.0V
工作電流
11±3mA (at 3.0V)
結構特性
天線尺寸
L110*W42*H18.3mm（不含線）
重量
≤85g
接頭形式
FAKRA通用接頭 可定制
安裝方式
參考安裝說明
工作環境
工作溫度
-40℃～+80℃
存儲溫度
-40℃～+80℃
濕 度
95% 不冷凝
