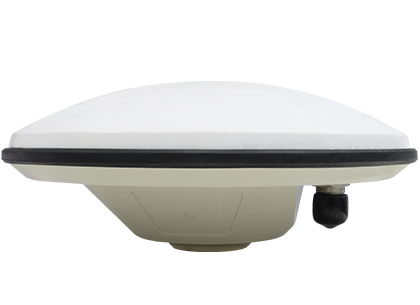

外置測量天線 GPS520

·支持 GNSS 四系統全頻段信號
· 結構可靠，防護等級達 IP67
· 抗干擾能力強，可承受惡劣的工作環境
·穩定的相位中心保證毫米級的定位精度
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
GPS520 是一款涵蓋 GPS 、GLONASS、BDS、GALILEO 的四系統全頻外置測量天線，滿足目前測量設備多系統兼容的需求?？蓮V泛應用于大地測繪、海洋測量、航道測量、疏竣測量、地震監測、橋梁變形監控、山體滑坡監測、碼頭集裝箱作業、智慧農業、駕考
駕培等場合。
功能特性
天線精度高
天線單元具有增益高，方向圖波束寬等特點，確保天線在低仰角仍然具有較強信號的接收效果，保證在有遮擋等復雜環境下也能快速鎖定衛星，穩定的輸出 GNSS 導航信號。
體積小巧
其外形尺寸僅有φ152*62.2mm。堅固可靠的結構，防護等級達到IP67，可以保護其免受灰塵、紫外線和水的影響。以及標準 TNC 母頭連接器，便于集成。
強大的抗干擾性能
天線 LNA 具有出色的帶外抑制性能，可以抑制無用的電磁波信號，避免接收機被其它無線通信系統干擾，有效降低了系統失鎖的風險，如電網、通信基站、電臺等電磁波干擾。
高穩定的相位中心
天線部分采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小。
規格參數
天線特性
頻率范圍
GPS L1/L2/L5
BDS B1/B2/B3
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS L1/L2/L5/L6
IRNSS L5
L-Band
阻抗
50歐姆
極化方式
右旋圓極化
天線軸比
≤3dB
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
4.5dBi
相位中心誤差
±2mm
低噪聲放大器指標
增益
L1: 34±2dB
L2: 36±2 dB
噪聲系數
≤2dB
輸出駐波
≤2.0
帶內平坦度
±2dB
工作電壓
+3.3～ +12VDC
工作電流
≤45mA
差分傳輸延遲
≤5ns
結構特性
天線尺寸
Φ152*62.2mm
重量
≤400g
接頭形式
TNC 陰頭
安裝方式
對中桿安裝，螺紋規格：英制粗牙螺紋 5/8"-11，高 12-14mm
工作環境
工作溫度
-40℃～ +85℃
存儲溫度
-55℃～ +85℃
濕 度
95% 不冷凝

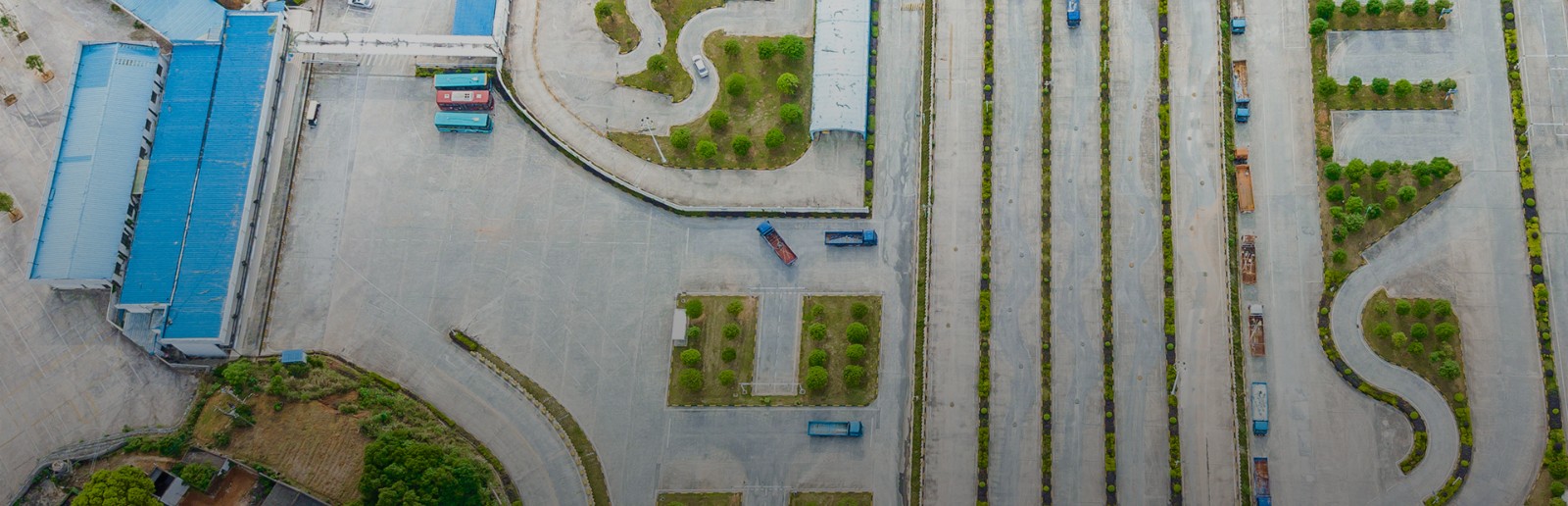

應用領域
