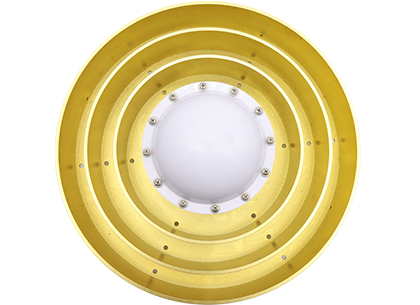

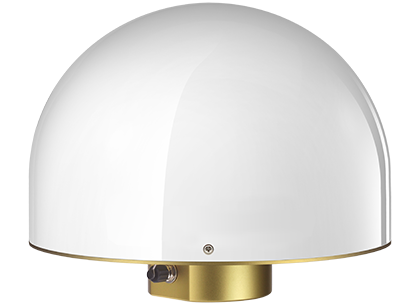

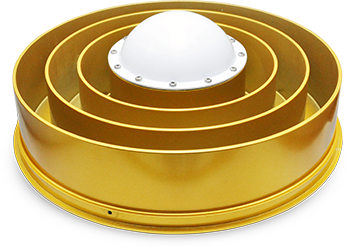

2D扼流圈天線 HX-CGX606A

·頻率范圍寬，信號覆蓋好
·毫米級定位精度，相位中心穩定
·出色的帶外抑制和抗干擾能力
·收星效果極佳
·權威認證，專業可靠
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
華信2D扼流圈天線采用傳統的2D扼流圈設計，產品涵蓋多個頻點。擁有多路徑抑制技術，可以緩解多路徑效應對測量定位精度的影響，能完全滿足測量、航空、參考站、政府和機械控制等領域的應用。
功能特性
支持四系統全頻段信號
支持GPS+ GLONASS+ GALILEO+北斗信號的接收
毫米級定位精度
天線相位中心精度達到亞毫米級，且相位中心穩定性高，重復性好
優異的抗多徑能力
采用2D扼流圈設計，擁有多路徑抑制技術，可以緩解多路徑效應對測量定位精度的影響
強大的抗干擾性能
天線 LNA 具有出色的帶外抑制性能，可以抑制無用的電磁波信號，有效降低系統失鎖風險
收星效果極佳
天線增益高,低仰角收星效果好，在樹林、建筑遮擋等復雜環境下也能穩定的輸出GNSS導航信號
結構堅固可靠
獨特的防水防塵設計，核心部件完全密封，防護等級達到IP67。MTBF超過3萬小時,可在各種惡劣環境條件下長期穩定工作
權威認證，專業可靠
天線通過了權威實驗室的OTA性能測試、各種環境 實驗測試、以及CE/FCC等認證
規格參數
天線特性
頻率范圍
GPS L1/L2/L5
BDS B1I/B2I/B3I/B1C/B2a/B2b
GLONASS L1/L2/L3
GALILEO E1/E5a/E5b/E6
QZSS L1/L2/L5/L6
IRNSS L1/L5
L-Band
阻抗
50歐姆
極化方式
右旋圓極化
天線軸比
≤3dB
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
6dBi
相位中心誤差
±1mm
低噪聲放大器指標
增益
50±2dB
噪聲系數
≤2dB
輸出駐波
≤2.0
帶內平坦度
±2dB
工作電壓
+3.3～ +12VDC
工作電流
≤60mA
差分傳輸延遲
≤5ns
結構特性
天線尺寸
φ322*261mm
重量
≤5.6Kg
接頭形式
TNC 陰頭
安裝方式
5/8*11 牙（底座上帶指北方向）
工作環境
工作溫度
-40℃～ +85℃
存儲溫度
-55℃～ +85℃
濕 度
95% 不冷凝

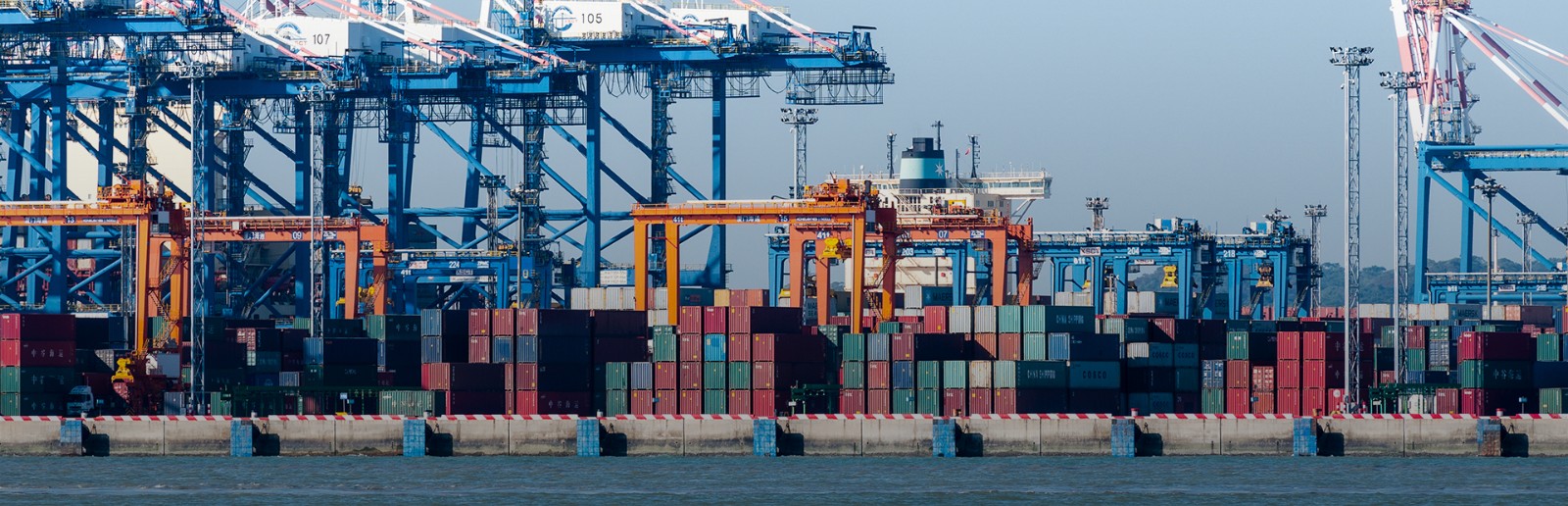

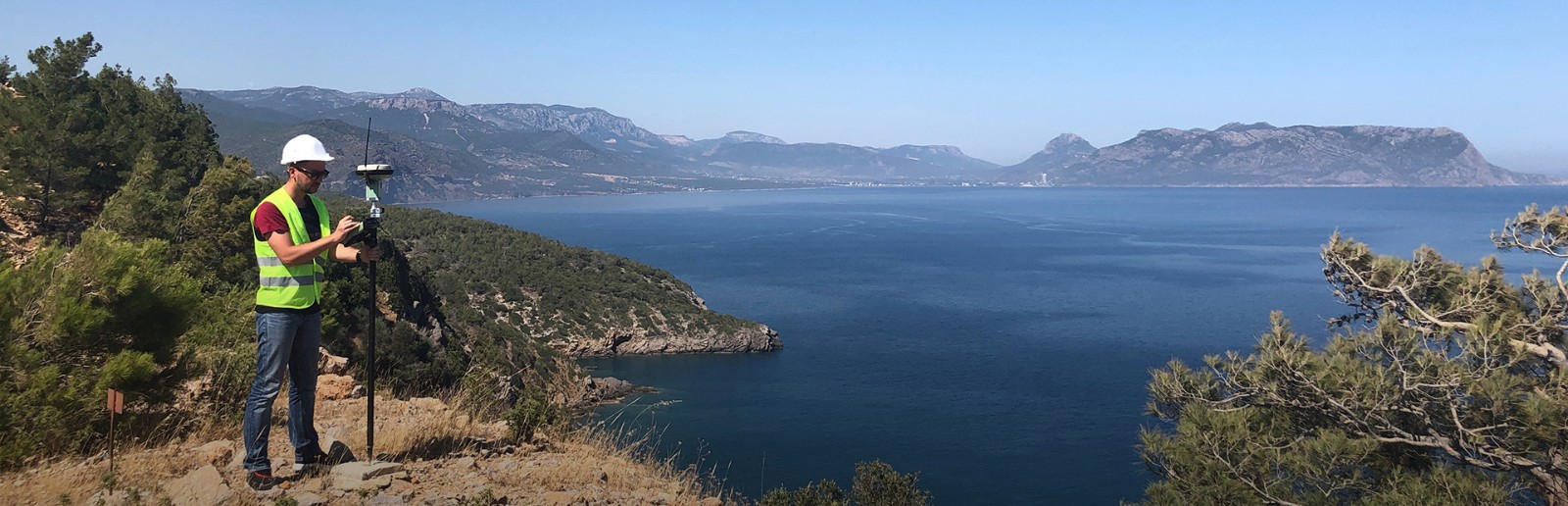

應用領域
